Vrhunski vodič za čeono zavarene spojnice: sve što trebate znati

Što su cijevni spojevi za sučeoni zavar

Priključci za cijevi za sučeono zavarivanje su komponente koje se koriste za spajanje, preusmjeravanje ili završetak dijelova cijevi unutar sustava cjevovoda zavarivanjem izravno na krajeve cijevi, stvarajući trajni spoj otporan na curenje. Za razliku od fitinga s navojem ili utičnicom za zavarivanje, fitinzi za sučeoni zavar su skošeni na rubovima kako bi zavarivač mogao spojiti fiting i cijev zajedno u jedan kontinuirani zavar, što rezultira glatkom unutarnjom površinom s minimalnim prekidom protoka.

Ova metoda spajanja široko je omiljena u industrijskim primjenama pri visokim tlakovima i visokim temperaturama, uključujući naftovode i plinovode, postrojenja za proizvodnju električne energije i postrojenja za kemijsku obradu, gdje se o cjelovitosti spojeva u ekstremnim uvjetima ne može raspravljati. Budući da sam zavar postaje dio strukture cijevi, a ne zasebna mehanička veza, priključci za sučeoni zavar općenito nude superiornu čvrstoću i pouzdanost u usporedbi s alternativnim metodama spajanja.

Uobičajene vrste priključaka za sučeoni zavar

Priključci za sučeoni zavar dolaze u nekoliko standardiziranih oblika, od kojih je svaki dizajniran da služi određenoj funkciji unutar rasporeda cjevovoda. Razumijevanje ovih vrsta pomaže inženjerima i timovima za nabavu odrediti ispravnu komponentu za svaku aplikaciju.

Laktovi

Laktovi change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Majice

Majice allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reduktori

Reduktori connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

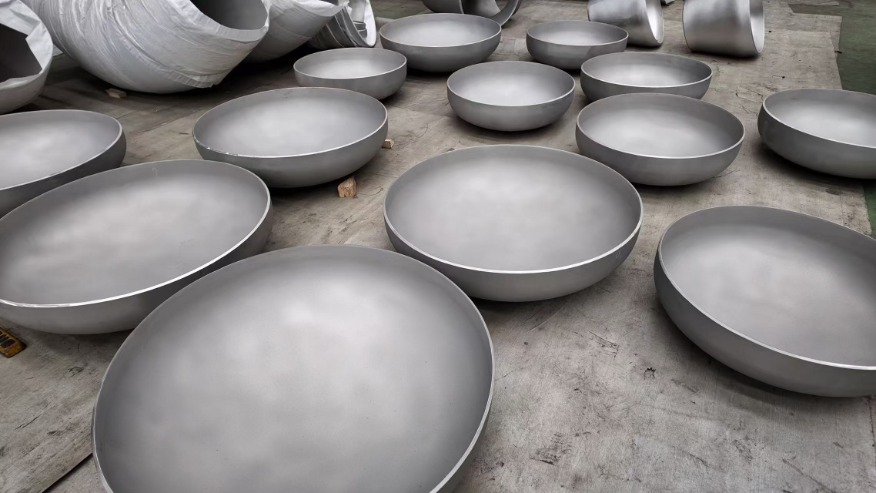

kape

kape are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materijali koji se koriste u proizvodnji fitinga za sučeoni zavar

Odabir materijala značajno utječe na učinkovitost, cijenu i prikladnost primjene spojnih dijelova za sučeono zavarivanje. Tablica u nastavku prikazuje uobičajene materijale i njihove tipične slučajeve uporabe unutar industrijskih cjevovodnih sustava.

Razumijevanje debljine zidova i rasporeda ocjena

Priključci za sučeoni zavar proizvedeni su tako da odgovaraju određenim rasporedima cijevi, koji pokazuju debljinu stijenke priključka u odnosu na njegov vanjski promjer. Uobičajeni rasporedi uključuju raspored 10, 40 i 80, s višim brojevima rasporeda koji ukazuju na deblje zidove koji mogu izdržati veći unutarnji pritisak. Odabir točnog rasporeda je kritičan, jer neusklađena debljina stijenke između fitinga i spojne cijevi može stvoriti slabe točke na zavarenom spoju, ugrožavajući ukupni integritet sustava.

Inženjeri obično izračunavaju potrebne rasporede na temelju radnog tlaka sustava, temperature i mehaničkih svojstava specifičnog materijala, često pozivajući se na standarde kao što je ASME B16.9, koji upravlja zahtjevima dimenzija i tolerancije za tvornički izrađene priključke za sučeono zavarivanje.

Ključne prednosti fitinga za sučeono zavarivanje u odnosu na druge vrste spojeva

Priključci za sučeoni zavar nude nekoliko praktičnih prednosti koje ih čine preferiranim izborom za zahtjevne industrijske primjene u usporedbi s alternativama s navojem ili prirubnicom.

• Vrhunska čvrstoća spoja zahvaljujući potpuno spojenom spoju između fitinga i cijevi.
• Smanjeni rizik od curenja u usporedbi s navojnim spojevima, koji se mogu olabaviti pod utjecajem vibracija ili toplinskih ciklusa.
• Glatki unutarnji provrt koji minimalizira turbulenciju i pad tlaka na spojnici.
• Pogodniji za sustave visoke temperature i visokog tlaka gdje mehanički spojevi mogu otkazati.
• Niži zahtjevi za dugoročnim održavanjem nakon što su pravilno zavareni i pregledani.

Razmatranja instalacije i kontrole kvalitete

Ispravna montaža spojeva za sučeono zavarivanje zahtijeva vješte zavarivače i pažljivu pozornost na pripremu spojeva, uključujući točno skošenje i poravnavanje prije početka zavarivanja. Svako neusklađenost ili nedosljedan razmak između fitinga i cijevi može rezultirati defektima zavara koji ugrožavaju strukturni integritet spoja, osobito u primjenama pod visokim tlakom gdje bi kvar mogao imati ozbiljne sigurnosne posljedice.

Mjere kontrole kvalitete kao što su radiografsko ispitivanje, ultrazvučna inspekcija i ispitivanje penetrantom boje obično se koriste za provjeru integriteta zavara nakon instalacije, posebno u kritičnim sustavima kao što su proizvodnja električne energije ili petrokemijska obrada gdje bi neotkriveni nedostaci zavara mogli dovesti do katastrofalnog kvara tijekom vremena.

Odabir pravog priključka za sučeoni zavar za vaš projekt

Odabir ispravnog priključka za sučeoni zavar uključuje procjenu više faktora zajedno, uključujući radni tlak cijevi, temperaturni raspon, tekućinu ili plin koji se transportira i okolne uvjete okoline. Bliska suradnja s iskusnim dobavljačem i pozivanje na primjenjive industrijske standarde osigurava da su odabrani priključci, materijali i rasporedi ocjene precizno usklađeni sa zahtjevima specifičnog sustava cjevovoda, u konačnici podržavajući dugoročnu pouzdanost i sigurnost u cijeloj instalaciji.
